как сделать электрику в квартире под кондиционер: кабель, автомат. Без сюрпризов

Я чуть не оставил кондиционер без нормального питания. Розетка вроде рядом была. Кабель в стене вроде тоже имелся. А потом мастер спросил: «А где отдельная линия?» — и я понял, что накосячил ещё до покупки самой сплит-системы.

Контекст

Квартира у меня обычная панелька. Комната 18 м², солнечная сторона, летом там было как в маршрутке в пробке. Старый кондиционер висел на стене, но запитан был через ближайшую розетку, а та сидела на общей линии вместе с телевизором, светом и половиной комнаты. Хотел сделать всё нормально заранее — проложить отдельный кабель, поставить свой автомат и потом не вскрывать свежую отделку.

Что пошло не так / Выбор

Сначала я думал: «Да что там делать? Протянуть кабель от ближайшей коробки, поставить розетку — и готово». Именно так мне и хотелось сэкономить. Кабель стоил около 2 000 рублей, автомат ещё несколько сотен, а отдельная трасса казалась лишней возней.

Потом я посмотрел, что происходит летом. Кондиционер включается, через пару минут запускается компрессор, нагрузка резко подскакивает. В этот момент у меня иногда моргал свет, а в розетке за телевизором начинал греться дешёвый удлинитель. Я офигел, когда увидел, что вилка была тёплая, хотя телевизор почти ничего не потребляет.

Подождите, сначала объясню главный момент. Мощность охлаждения и электрическая мощность — не одно и то же. На коробке может быть написано 2,5 или 3,5 кВт охлаждения, но из сети аппарат обычно берёт заметно меньше. Считать надо по паспорту конкретной модели, а не по красивой цифре на лицевой панели.

Я решил делать отдельную линию от щита. Не от розетки. Не через скрутку в коробке. Отдельный кабель до внутреннего блока, а дальше соединение с наружным по схеме из инструкции.

Для обычного бытового кондиционера в комнате мне понадобилось:

• медный кабель 3 × 2,5 мм²;
• отдельный автомат на 16 А;
• устройство защитного отключения на 30 мА, либо дифавтомат с такой защитой;
• небольшая влагозащищённая коробка для соединений;
• гофра на участках, где кабель нельзя нормально спрятать;
• подрозетник и розетка с заземляющим контактом, если подключение планировалось через вилку;
• кабельный тестер и индикатор напряжения.

Почему именно 2,5 мм²? Это не магическое число для любого кондиционера. Просто для моей линии длиной 18 метров от щита до места подключения такой запас был разумным, а автомат на 16 А защищал кабель от перегрузки. Ставить автомат «побольше, чтобы не выбивало» — плохая идея. Автомат выбирают под сечение провода и расчётную нагрузку, а не под настроение.

Ещё я сначала хотел поставить автомат на 25 А. Продавец в магазине сказал, что так будет надёжнее. Стоп, не то. Надёжнее для кондиционера — не значит безопаснее для кабеля. Если линия рассчитана на 16 А, увеличение номинала просто позволит проводу греться дольше до отключения.

Отдельный вопрос — куда ставить розетку. Многие прячут её прямо за внутренним блоком. Смотрится аккуратно, но потом попробуйте снять блок и добраться до вилки. Я выбрал место сбоку, примерно в 25 сантиметрах от края внутреннего блока. Розетка осталась доступной, но её не видно с обычного угла комнаты.

Решение / Процесс

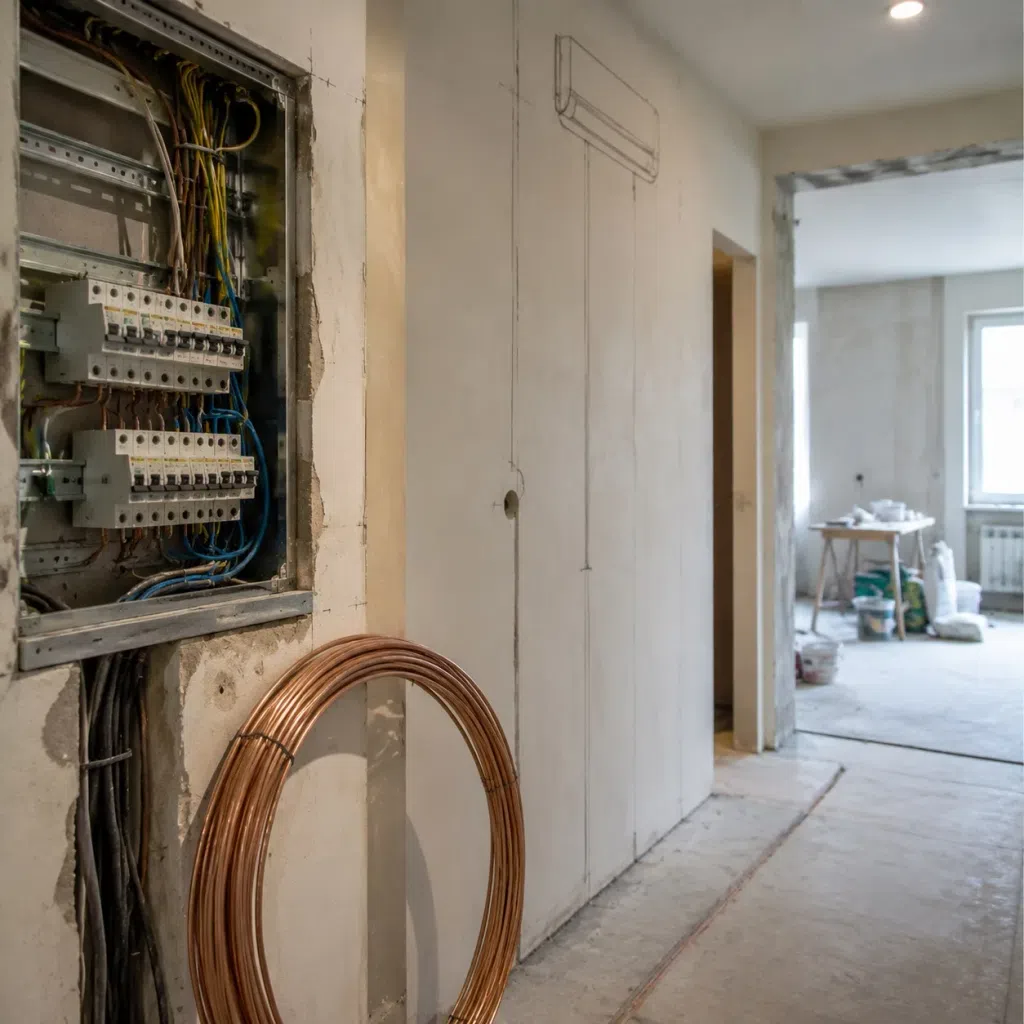

Первым делом я определил не место розетки, а всю будущую трассу. Это важнее, чем кажется. От щита кабель пошёл по стене к комнате, затем вверх, к зоне внутреннего блока. Я промерил путь рулеткой и добавил 2 метра запаса — получилось 20 метров кабеля, хотя чистая длина была 18.

Запас нужен не для красоты. В щите надо оставить нормальный конец для подключения, у кондиционера тоже нужен запас на разделку и возможное перемещение коробки. Но делать бухту на полстены не надо. Лишний кабель не улучшает электрику, а только мешает и греется в плохо уложенном пучке.

Разметку делал лазерным уровнем и обычным карандашом. Вертикальный участок от розетки пошёл строго вверх, горизонтальный — под потолком. В панельной квартире нельзя бездумно штробить стены: внутри могут быть силовые элементы и заводские каналы с уже существующей проводкой.

Я позвонил мастеру, который умеет работать именно с электрикой, и попросил сначала проверить стену и щит. Он нашёл старый кабель примерно в 7 сантиметрах от моей первой разметки. Я уже взялся за перфоратор. Ещё один косяк — и попал бы прямо в провод.

В итоге трассу сместили на 5 сантиметров. Кажется, мелочь. Но эти 5 сантиметров спасли меня от отключения всей квартиры и возможного ремонта соседской проводки. В панельке сюрпризы начинаются там, где на плане всё выглядит идеально.

Штробу делали только там, где это было допустимо, а в части коридора пустили кабель в аккуратном техническом коробе. Да, визуально не так идеально. Зато я не стал превращать несущую панель в решето. Жена сначала ругалась из-за короба, но после объяснения согласилась: лучше тонкая белая линия под потолком, чем трещина и разговоры с управляющей организацией.

Кабель уложили цельным куском от щита до точки подключения. Это важная деталь. Я не хотел соединений посреди стены, потому что потом найти место плохого контакта будет почти нереально. Соединение допустимо делать в доступной коробке, но замуровывать скрутку или клемму под штукатурку я бы сейчас не стал.

В щите линия получила свой автомат и защиту от утечки. Фазу и ноль подключили через дифзащиту, а защитный проводник — на соответствующую шину. Тут я не изображал электрика из роликов. Вводной автомат отключили, отсутствие напряжения проверили прибором, а финальное подключение оставил мастеру.

Именно на щите я понял, почему нельзя выбирать оборудование только по цене. В старом щите было тесно. Свободных мест почти не осталось, а часть старых соединений выглядела так, будто их собирали в темноте. Пришлось сначала привести в порядок саму компоновку, иначе новый аппарат защиты физически не помещался.

После монтажа проверили затяжку клемм, прозвонили защитный проводник и измерили, не перепутаны ли рабочие жилы. Потом включили линию без кондиционера и проверили розетку. Напряжение было стабильным, защита не срабатывала сама по себе.

Только после этого повесили внутренний блок. От него до наружного блока пошёл отдельный межблочный кабель по проектной схеме конкретной модели. Я не стал угадывать количество жил по памяти: у разных аппаратов оно отличается, и тут ошибка может закончиться не просто выбитым автоматом.

Первый запуск я делал не сразу после подключения. Сначала подождал, пока закончится пыльная часть ремонта и высохнет штукатурка вокруг трассы. Потом включил кондиционер на охлаждение, через 10 минут проверил розетку и автомат, а ещё через полчаса посмотрел, не греется ли кабель в доступных местах.

Ничего не грелось. Автомат не отключался. Когда компрессор включился, свет больше не моргнул. Соседи, наверное, думали, что я чокнулся: стоял у щита с фонариком и каждые пять минут что-то проверял.

Через неделю устроил обычный бытовой тест. Включил кондиционер, телевизор, компьютер и пылесос в соседней комнате. Раньше при такой комбинации начинал нагреваться старый удлинитель. Теперь на отдельной линии кондиционер работал спокойно, а общая группа не захлёбывалась от дополнительной нагрузки.

Правда, я всё равно не стал включать мощный обогреватель в ту же розеточную группу. Отдельная линия кондиционера не делает всю квартиру мощнее. Она просто правильно отделяет один заметный потребитель от остальных.

По деньгам вышло так:

• кабель с запасом 20 метров — около 2 000 рублей;
• автомат и защитное устройство — примерно 4 500 рублей;
• розетка, коробка, крепёж и расходники — около 1 500 рублей;
• работа по трассе и щиту — 12 000 рублей;
• восстановление стены и покраска — ещё 3 000 рублей.

Итого — около 23 000 рублей. Сам кондиционер сюда не считаю. Его установка и межблочная трасса были отдельной статьёй, потому что это уже не только электрика.

Я мог сэкономить примерно 8 000 рублей, если бы запитал всё от старой розетки и сам накидал кабель по стене. Но тогда линия осталась бы общей, защита — сомнительной, а доступ к соединению — неудобным. Честно, хотел всё бросить, когда увидел итоговую смету. Потом вспомнил тёплую вилку за телевизором и передумал.

Итог

Сейчас кондиционер работает второй сезон. Линия не выбивает, розетка холодная, запаха нагретого пластика нет. Самое приятное — я не вскрывал недавно сделанную отделку и не переносил мебель из-за новой штробы.

Что выбрал я:

• отдельный кабель от щита;
• сечение 2,5 мм² для своей длины и нагрузки;
• автомат 16 А;
• защиту от утечки 30 мА;
• доступную точку подключения;
• проверку линии до установки самого аппарата.

Что выбрал бы сейчас? Почти то же самое, но сразу заложил бы отдельную линию ещё до штукатурки. Тогда не пришлось бы делать короб в коридоре и спорить из-за пяти сантиметров на стене.

Что бы сделал иначе

Главный вывод простой: под кондиционер надо готовить не розетку, а всю цепь от щита до оборудования. И сначала смотреть паспорт аппарата и состояние проводки, а уже потом покупать автомат и кабель.

• Не тянул бы питание от ближайшей розетки.
• Не прятал бы соединения в стену.
• Не ставил бы автомат выше расчётного номинала.
• Не сверлил бы панель без проверки существующей проводки.
• Оставил бы доступ к розетке или коробке.
• Проверил бы, хватает ли места в старом щите.
• Не путал бы мощность охлаждения с потреблением из сети.
• Финальное подключение доверил бы человеку с нормальными измерительными приборами.

Дорогой косяк в электрике — это не когда некрасиво. Это когда красиво закрыли стену, а потом она начала пахнуть пластиком. На этом месте экономить уже поздно.

А вы как готовили питание под кондиционер в панельке? Делали отдельную линию от щита или подключали к существующей розетке? Особенно интересно, были ли потом проблемы с автоматом, нагревом вилки или старой проводкой.
